克萊門特 地源熱泵系統
2017/4/25 16:40:01 浏覽次數:3434

一、水源熱泵系統


1、系統概述

地源熱泵是一種先進的技術,它高效、節能、環保,有利于可持續發展。該技術利用土壤、地下水和江、河、湖、海以及城市污水等作為冷熱源,利用其溫度相對穩定的特性,通過使用少量的電能,使建築達到供熱或制冷的目的。


2、系統原理

地源熱泵系統集成熟的熱泵技術、暖通空調技術配套地質勘察技術于一體,在相對穩定的土壤溫度下高效、穩定、經濟地運行。為用戶供熱時,地溫熱泵中央空調系統從地溫中提取低品位熱能,通過電能驅動的地溫熱泵中央空調主機(熱泵)"泵" 送到高溫熱源,以滿足用戶供熱需求。為用戶供冷時,地溫熱泵中央空調系統将用戶室內的餘熱通過地溫中央空調主機(制冷)轉移到地溫中,以滿足用戶制冷需求。


地源熱泵空調系統的冷熱源來源有如下三種方式:



1、地下水式地源熱泵系統

通過建造抽水井群将地下水抽出,通過闆式換熱器或直接送至水源熱泵機組,提取熱量或釋放熱量後,由回灌井群灌回地下。


2、地下環路式地源熱泵系統

地下環路式熱泵系統為閉式系統,通過中間介質(水或防凍液)作為冷熱載體,使中間介質在埋于土壤內部的封閉環路中循環流動,從而實現與土壤進行熱交換的目的。


3、地表水式地源熱泵系統

通過直接或者間接抽取地表水換熱的方式,利用江水、河水、湖水、水庫水以及海水。

3、系統優點


?   高效:充分利用地下能源,用一份電可得到四分以上的冷熱量,其中三份來自大地。

?   運行費用:僅為普通中央空調的1/2左右。

?   環保概念:地下能源為再生能源(夏天将熱量儲存到地下,冬天取出利用),沒有熱污染,沒有噪音污染,沒有視

    覺污染,沒有有害氣體排放污染。

?   高品質:不破壞建築物外觀,室內可供新風,可加濕,舒适性好。

?   獨立設計:可實現分戶計量。

?   使用靈活:可同時實現供熱﹑供冷不同功能要求,并能滿足提供生活熱水的功能要求。

?   維護簡單:系統簡單,易于管理,故障點少,維修工作方便簡單,維護費用低。

?   壽命長:控制簡單,運行可靠性好,使用壽命長。


4、相關産品


意大利克萊門特在歐洲已經有30多年的水/地源熱泵中央空調系統的專業機組制造和系統組織的曆史,有5000多個商用項目的成功經驗,即使在水/地源熱泵應用剛剛起步的中國,克萊門特小型機組亦保持應用最長達12年的運行記錄,廣泛應用于各種公建及商用場合,技術成熟,産品穩定性、可靠性已得到充分驗證。


1、PSRHH系列螺杆式水地源熱泵機組

2、PSRHH-Y系列高溫螺杆水/地源機組

3、FOCS-HF系列滿液式螺杆水地源機

4、HRHN/H系列小型地源熱泵機組


二、水源熱泵大溫差空調系統


1、系統概述

傳統空調系統的設計在冷凍水側、冷卻水側的設計溫差均為5℃,大溫差空調系統指空調系統的進出水溫差大于5℃的空調系統


2、系統原理

空調冷水(熱泵)機組提供的冷(熱)量與冷凍水的供回水溫差及流量有關,計算公式如下: Q=M*Cp*△T

式中假定比熱Cp為常數。若所需的冷量Q不變,溫差 △T增大,流量M減小。

這種減小流量,增大溫差的空調系統為大溫差空調系統


3、系統優點

通過采用該技術,增加了機組的穩定性、可靠性,并為用戶顯著節約用水。

可顯著節省地下水開采量:

制冷時:利用溫差可達到15 ℃ 水量隻有普通機組的50%

制熱時:利用溫差可達到9 ℃ 水量隻有普通機組的60%




4、相關産品

意大利克萊門特的獨特的大流量小溫差技術,在水源熱泵機組中獨家配置了兩管程和四管程可變換型的換熱器,再配上流量調節閥和可變流量定溫差控制技術。



三、熱回收空調系統


1、系統概述

由于空調主機夏季需要排放大量冷凝排熱,克萊門特空調機組可選配部分熱回收和全熱回收功能,夏季免費制取生活熱水,其他季節也可高效制取生活熱水。保持較高的冷凝溫度,供暖和衛生熱水溫度可以達到60℃甚至更高。


2、系統原理

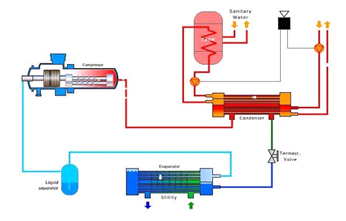

2、1克萊門特部分熱回收機組


部分熱回收是在壓縮機與冷凝器之間增加部分熱回收換熱器,如圖所示,熱回收是利用制冷劑從壓縮機排出的過熱蒸汽冷卻到飽和冷凝溫度時的冷卻顯熱。一般為總的冷凝熱的15-20%左右。這種方式的特點是:熱回收換熱器有冷凝器的預冷器作用,提高冷卻效果;基本不用改變原有控制系統;但熱回收量有限,僅為過熱冷卻顯熱量;僅能制冷或制熱才能有熱回收,在不制冷和不制熱時,不能單熱回收。


2、2、克萊門特全熱回收機組


全熱回收型把熱回收冷凝器與冷凝器複合在一起,熱回收水路和冷卻水路獨立但都與同一制冷劑回路進行熱交換,單個水路均滿足冷凝冷卻要求,故可實現100%的熱回收,從水路上看是兩個相當于并聯的水盤管,從制冷劑回路來看就是一個冷凝器。


3、系統優點

?   制冷+全部熱回收時機組綜合能效COP高達8~10。
?    制冷同時近似為免費提供衛生熱水,顯著節省運行費用。
?    熱水量需求越大,采用熱回收系統節省費用越明顯,投資回收期越短。
?    通過熱回收加熱熱水,減少大氣中的熱排放,減少熱污染。
?    可滿足制冷、制熱、衛生熱水等加熱,一機多用,并降低投資、減少運行成本、減少污染。
?    系統共有5個工作模式,分别為:與常規空調機組一樣的制冷模式;制冷同時通過熱回收提供熱水;以熱泵的形式通過熱回收系統單獨供應熱水;以熱泵的形式供熱;供熱的同時供應熱水。
?    系統管路簡單,安裝方便。
1)   全智能電腦控制運行,自動切換工作模式,操作靈活簡便。

4、相關産品

克萊門特全系列機組均可選配部分熱回收系統,對于部分機組可選配全熱回收系統。

CSRAT風冷螺杆式冷水機組

CSRAT-Y風冷螺杆式冷水機組

CSRAN風冷螺杆式熱泵機組

CSRAN-Y風冷螺杆式熱泵機組

CSRH水冷螺杆式冷水機組

CSRH-Y水冷螺杆式冷水機組

PSRHH螺杆式水源熱泵機組

PSRHH-Y螺杆式水源熱泵機組

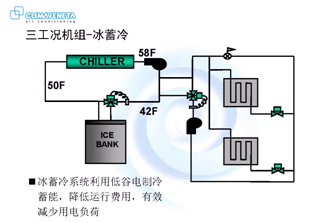

四、冰蓄冷空調系統


1、系統概述

冰蓄冷系統就是将水制成冰儲存冷量。冰蓄冷空調系統實際上是對能源的一種儲備,利用夜間低谷負荷電力制冰儲存在蓄冰裝置中,白天融冰将所儲存冷量釋放出來,減少電網高峰時段空調用電負荷及空調系統裝機容量,它代表着當今世界中央空調的發展方向。


2、系統原理


冰蓄冷系統就是将水制成冰儲存冷量。冰蓄冷技術是利用夜間電網低谷時間,利用低價電制冰蓄冷将冷量儲存起來,白天用電高峰時溶水,與冷凍機組共同供冷,而在白天空調高峰負荷時,将所蓄冰冷量釋放滿足空調高峰負荷需要的成套技術。

3、系統優點

1.實現電力"削峰填谷",轉移電力高峰負荷,平衡電力供應;

2.減少電廠側空氣污染物的排放,減少建築物側CFC和燃燒物的排放;

3.提高電廠側發電效率從而提高能源的利用效率;

4.降低總電力負荷,減少電力需求,緩解建設新電廠(機組)的壓力;

5.節省用戶對空調系統的投資、改造、運行維護等費用,降低用戶空調系統的運行費用


4、相關産品

PSRHH-ST螺杆式水地源熱泵機組

PSRHH-ST-Y高溫螺杆式水地源熱泵機組

CSRH-ST水冷螺杆式冷水機組

CSRH.C-ST-Y水冷螺杆式冷水機組
